庫卡工業機器人KRC4 WorkVisual 操作界面的結構與功能
發布日期：2022-09-05 10:43 ????瀏覽量：
在默認狀態下，并非所有單元都顯示在操作界面上，而是可根據需要顯示或隱藏。
除了此處圖示的窗口和編輯器之外，還有更多可供選用。 這些可通過菜單項【 窗口】和 【 編輯器】顯示。

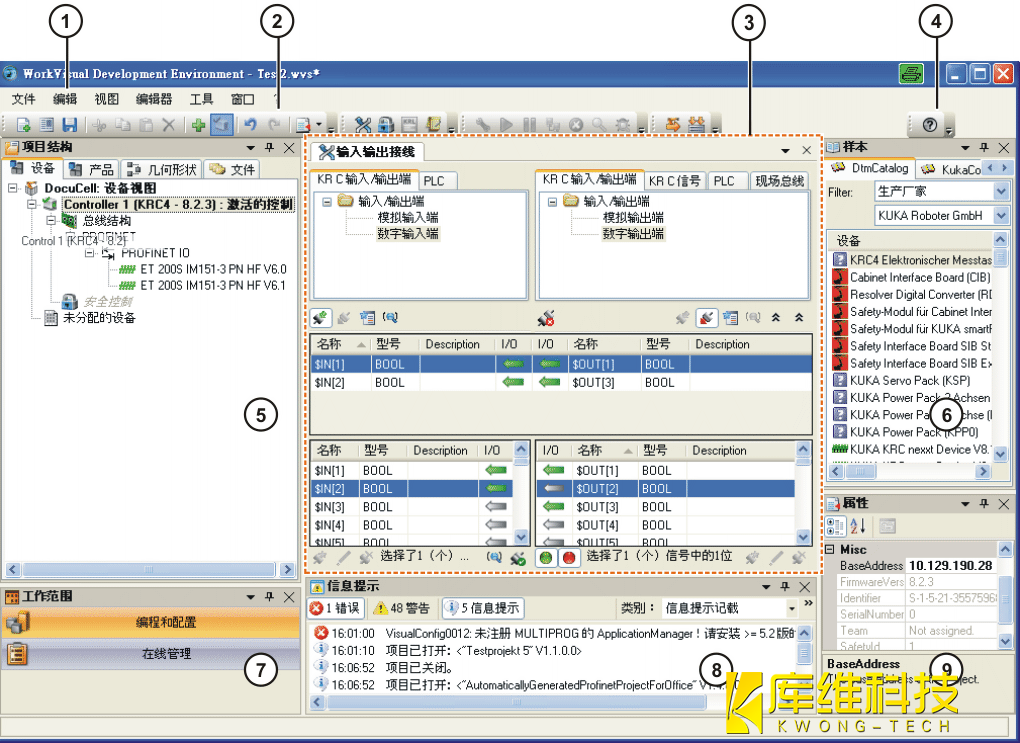

操作界面概覽如下圖：
自動生成的文件為灰色如下圖：
1. 設備：
在選項卡 【 設備】中顯示設備的關聯性。 此處可將單個設備分配給一個
機器人控制系統。
2. 產品：
選項卡 【 產品】主要用于
WorkVisual Process，較少用于 WorkVisual。此處將一個產品所需的所有任務均顯示在一個樹形結構中。
3. 幾何形狀：
選項卡 【 幾何形狀】主要用于 WorkVisual Process，較少用于WorkVisual。 此處將項目中的所有三維對象均顯示在一個樹形結構中。
4. 文件：
選項卡 【 文件】包含屬于項目的程序和配置文件。彩色顯示文件名：
5. 自動生成文件 （用功能 【 生成代碼】）：灰色
6. 在 WorkVisual 中手動貼入的文件：藍色
7. 從機器人控制系統傳輸?shù)?WorkVisual 的文件：黑色項目瀏覽器

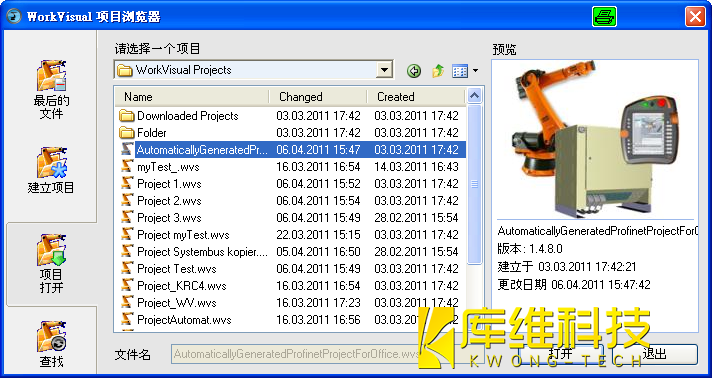

項目瀏覽器如下圖：
8. 【 最后的文件】顯示最后使用的文件
9. 【 建立項目】用于生成：
1.一個新的空項目
2. 根據模板建立一個新項目
3. 在現有項目基礎上創建新項目
9. 【 項目打開】用于打開現有項目
10. 【 查找】用于從機器人控制系統加載一個項目
